スライド電動ムーンルーフを手元スイッチで開け閉めする

ＤＩＹに関しては全て自己責任の範囲でお願いします。
ディーラに迷惑を掛ける質問、行為はご遠慮ください。



難易度 ★★★☆☆
作業時間 １時間
費用 １，０００円前後



スライド電動ムーンルーフの開閉スイッチは運転席後ろの天井にあり、運転席から操作し難い場所です。
２ｎｄシートの人がムーンルーフを開けっ放しで降りても、開いていることが車内で分からず、操作し難いスイッチを動かして確認するしかありません。
そこで、運転席からワンタッチで開閉できるように別付けスイッチを付けました。



外付けスイッチの配線概要図です。

制御ユニットから３本の線（１本が開く、１本が閉める、残りがアース）を出します。
１．「開く」線と「アース」線を接続するとムーンルーフが
　　開きます。
２．「閉める」線と「アース」線を接続するとムーンルーフ
　　が締まります。

開けるときは純正スイッチと同じで、ワンタッチで自動的に開き、閉めるときはスイッチを押し続けます。


スライドスイッチＡＳＳＹを外す

ムーンルーフのスライドスイッチＡＳＳＹは運転席後部の天井にあります。
このユニットは天上に「刺さっている」だけですが、外す方向を間違えたり、力の入れ方を間違えると、スイッチパネルだけでなく、ユニット自体が破損します。

運転席側からユニットを見て、ユニットと天井の隙間にマイナスドライバーを差し込んで、赤矢印部分を押してやると止めが緩みます。


スライドスイッチＡＳＳＹが下がってきました。

スライドスイッチＡＳＳＹが「無傷」で下がってきたら、この作業の半分以上が終わった、と言って良いでしょう。

外す際に力を加える方向を間違え、スライドスイッチＡＳＳＹを止めるストッパーを破損し、新品と交換した人がいました。
慎重に、慎重に．．．


【写真左】
スライドスイッチ部分に刺さっているコネクタを、ロック機構を押しながら抜き去ります。
その後、○部分のスクリューを外すと、スライドスイッチＡＳＳＹからスライドスイッチだけが分割できます。

　

【写真右】
単体になったスライドスイッチには４個のツメ（赤い↑）があり、これを小型のマイナスドライバーでこじってやり、カバーを外します。


スライドスイッチのカバーが外れた状態です。

内部には２層のプリント基板が見え、両者はフラットケーブルで接続されています。

スイッチ側のプリント基板に配線追加しますが、基盤の中央にスクリューがあり、これを取り去ると基盤がケースから離れるので作業が楽になります。

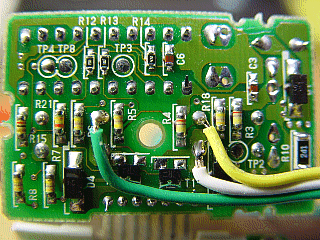

３本の配線を追加した状態で、白線が共通アース。

どの端子に接続するか．．．　その詳細は説明しませんので、配線図とプリント基板を見比べ、且つテスターで導通確認してからハンダ付けします。

見よう見真似で配線変更する方が多いですが、特に電気回路を弄る場合は回路を理解し、納得してから作業する習慣をつけましょう。


スライドスイッチのカバーとコネクタを戻し、外に引き出した配線で確認をします。

エンジンキーをエンジン始動状態にし、アース線をどちらかの線に接触させるとムーンルーフがスライドすることを確認します。

開く場合は１回の接触で全開になり、閉める場合は接触し続けます。
これが上手くできないと配線ミスなので確認し直します。


動作確認がＯＫなら、追加した配線をハーネスに沿わせて綺麗にまとめ、ギボシ部分にはウレタンを巻き、走行時の擦れ音を防止します。


配線を手元まで隠して引くために、ケーブルは天井裏を通します。
スライドスイッチＡＳＳＹ取り付け穴から手探りで配線を通すのは無謀なので、スライドドアのボディー側の「ゴムシール」を外し、天井裏が見えるようにします。

天井裏に太目の針金（写真では緑の線）を通し、スライドスイッチＡＳＳＹ取り付け穴から出します。
写真右には緑色の針金の右側にドライバーを挟んでいますが、このように少し浮かしてやると作業し易いです。

　


配線が通ったら、その先はピラーカバー内部を通して手元まで引いてきます。


手元スイッチの例。

私は市販のコンソールボックスを改造してスイッチボックスにしているので、そこにある跳ね返りシーソー式の「オン←オフ→オン」スイッチで対応しています。

スイッチを手前引くと開き、向こうに押すと閉まるのが感覚的に良いでしょう。

そのように配線し、スイッチを手前に１回引くとムーンルーフが全開になり、もう一度引くと途中で止まる。
スイッチを向こう側に押し続けるとムーンルーフが締まり始め、締まる寸前で締め込み防止で１回止まり、更に押すと完全に閉まります。
余談ですが、コンソールボックスの上にある黒いコントラーラは、１０枚×２のＣＤチェンジャー用。
白いユニットはｍｐ３記録で７，５００曲入るｉｐｏｄ（私はＷＡＶ形式で７００曲記録）。
どちらの出力もサウンドシャキットの外部入力（ＭＤ入力）に入れ、音質重視で使っています。
