「イヤミ号」がエスティマ・ハイブリッドに変わって半年。 試行錯誤しながら先代エスティマで使っていた電装品を付けてきました。 この間、暇をみながら電装部品を徐々に追加してきたので、後になると自分で行った配線が分からなくなってしまい、配線メンテナンスに支障が出てしまいました。 また、ＤＩＹをしたいが、個々の配線は記事から分かるが、全体でどうなっているのか知りたいというリクエストもあり、先日の東京オフ会に参加した人に全体配線図を見せたところ大変好評でした。 そこで、このページで配線図を公開すると共にダウンロードできるようにしたので、興味のある方は御利用ください。 |
|

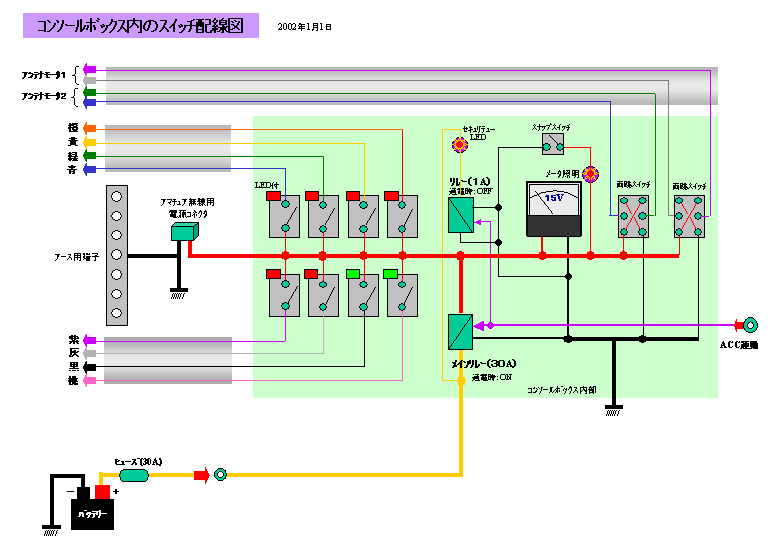

市販のコンソールボックスを改造し、電装部品の全電源を供給する配線の大元です。 エンジンキーと連動しているので、エンジンキーオンで全電源が入りオフで全て切れるため、切り忘れがありません。 さらに個々の電装品毎にスイッチがあり、個別制御も可能です。 電圧計で補助バッテリーの電圧を計測しています。 これで雨の夜間走行など、バッテリーに負担が掛かり過ぎるのを早めに防止でき、バッテリーの寿命を長持ちさせることに役立っています。 |
 |
  |
|
|

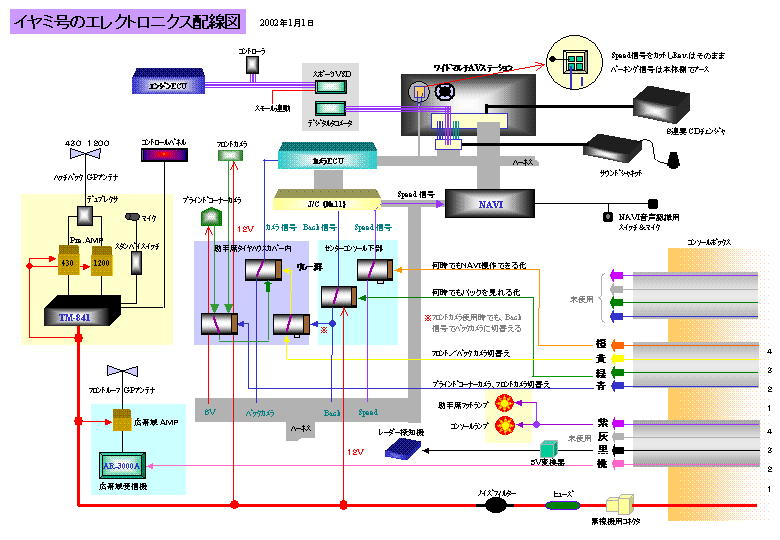

コンソールボックスから供給される電源ケーブル、制御ケーブルの引き回し配線図。 これだけ配線が多くなりお互いが関係してくると、後で思い出すのも大変。 配線する場合「人真似」ではなく、自分で納得してから配線してください。 理由も分からず配線した結果、バッテリーショートやハイブリッドトラブル、最悪は車両火災や事故を起こす事も考えられます。 したがい、全て自己責任の範疇でお願いしています。 |
ダウンロード   Microsoft PowerPoint2000 haisen.lzh：23.4K（24.028バイト） （sw_box.ppt、haisen.ppt） ダウンロード Microsoft PowerPoint97 haisen97.lzh：22.5K（23.115バイト） （sw_box.ppt、haisen.ppt） |
