コンビネーションメータの外し方

ＤＩＹに関しては全て自己責任の範囲でお願いします。
ディーラに迷惑を掛ける質問、行為はご遠慮ください。

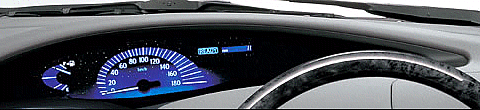

エスティマ・ハイブリッドのコンビネーションメータは「夜明けのイメージ」でとても綺麗ですね。

下手に弄るとイメージを壊すばかりか、パネルにキズを着けたりします。
今回はコンビネーションメータ内部にタコメータを入れたかったので、あえてメータをユニットごと外しました。


難易度 ★★☆☆☆
作業時間 ３０分
費用 ？円



別項にある説明でマルチＡＶステーションのインストルメントクラスタフイニツシユパネルを外してください。
これが外れていないと、コンビネーションメータは絶対に外せません。

マルチＡＶステーションの奥に２つのスクリュー（ネジ、赤○）が見えますね。
先ずこのスクリューを外しますが、外したスクリューをパネル内部に落とさないよう注意します。



コンビネーションメータのインストルメントクラスタフイニツシユパネルCTRを外します。

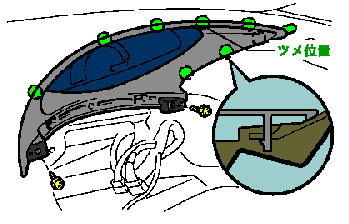

イラストのように何ヶ所かで止まっているだけなので、パネルの下側を中心に上げ、緩くなったら上を手前に引き、パネル全体を左に移動させて外します。


写真ではメータ部分が見やすいようにエンジンキーを入れた状態になっていますが、作業する場合はエンジンキーを抜いて行ってください！




コンビネーションメータＡＳＳＹ取り外し


スクリュー３本（赤○）を取りはずし、コンビネーションメータＡＳＳＹを手前に引き出す。

コンビネーションメータＡＳＳＹの左下にハーネスからのコネクタがあるので、裏側にあるロック機構を内側に押して、コンビネーションメータＡＳＳＹを取りはずします。
（右の写真は既にコネクタが外れています。 コネクタ外しは結構面倒ですよ。）

メータのコネクタを外すと、マルチＡＶステーションの「現在燃料表示」がリセットされます。
その点に注意してください！（最高値はリセットされません）



外したコンビネーションメータＡＳＳＹです。


コンビネ-シヨンメ-タガラスの取り外し

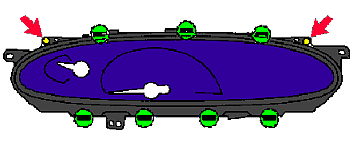

左右のスクリュー（赤い矢印）を外し、７ヶ所のかん合（緑の部分）を緩めるとコンビネ-シヨンメ-タガラスが外せます。　　 このとき、コンビネ-シヨンメ-タガラスにキズを着けないよう、十分に注意してください。


参考作品


メータ内部に入れたタコメータ（コンビネ-シヨンメ-タガラスは被っていない状態）。

しかし、メータガラスにスモークが入っているので、タコメータの照度が暗くなり昼間は良く見えません。
そのため、照度対策を行う必要があります。


メータの色を替えるなんて無謀なことは考えないように。
敵はＬＥＤですぞ！
